Солнечная кровля Riverclack
Фотоэлектрические модули, закреплённые на патентованном фальце — без сверления, без нарушения герметичности, без потери гарантии на кровлю.
Введение
Фотоэлектрические модули, закреплённые на патентованном фальце — без сверления, без нарушения герметичности, без потери гарантии на кровлю.
олнечная кровля Riverclack — это сочетание базовой кровельной линии со стоячим фальцем и интегрированной системы крепления фотоэлектрических модулей. Принципиальное отличие от стандартных решений BIPV: PV-панели крепятся к кровле без единого сквозного отверстия. Кляммерный замок Riverclack принимает специальный профильный зажим, который фиксирует раму модуля непосредственно на фальце; ни саморез, ни анкер не пересекает плоскость металлического листа. Кровельный ковёр остаётся абсолютно герметичным, гарантия производителя на водонепроницаемость сохраняется в полном объёме.
Это особенно важно для российских промышленных и логистических объектов, где требования к надёжности кровли и сроки амортизации PV-установки исчисляются десятилетиями. Любое сквозное крепление в традиционной BIPV-схеме — это потенциальная точка течи через 5–10 лет после установки. Riverclack устраняет этот риск архитектурно. Terra-Zenith — официальный дилер Riverclack в России: проектирование интегрированной кровельной и PV-системы из единой точки ответственности.

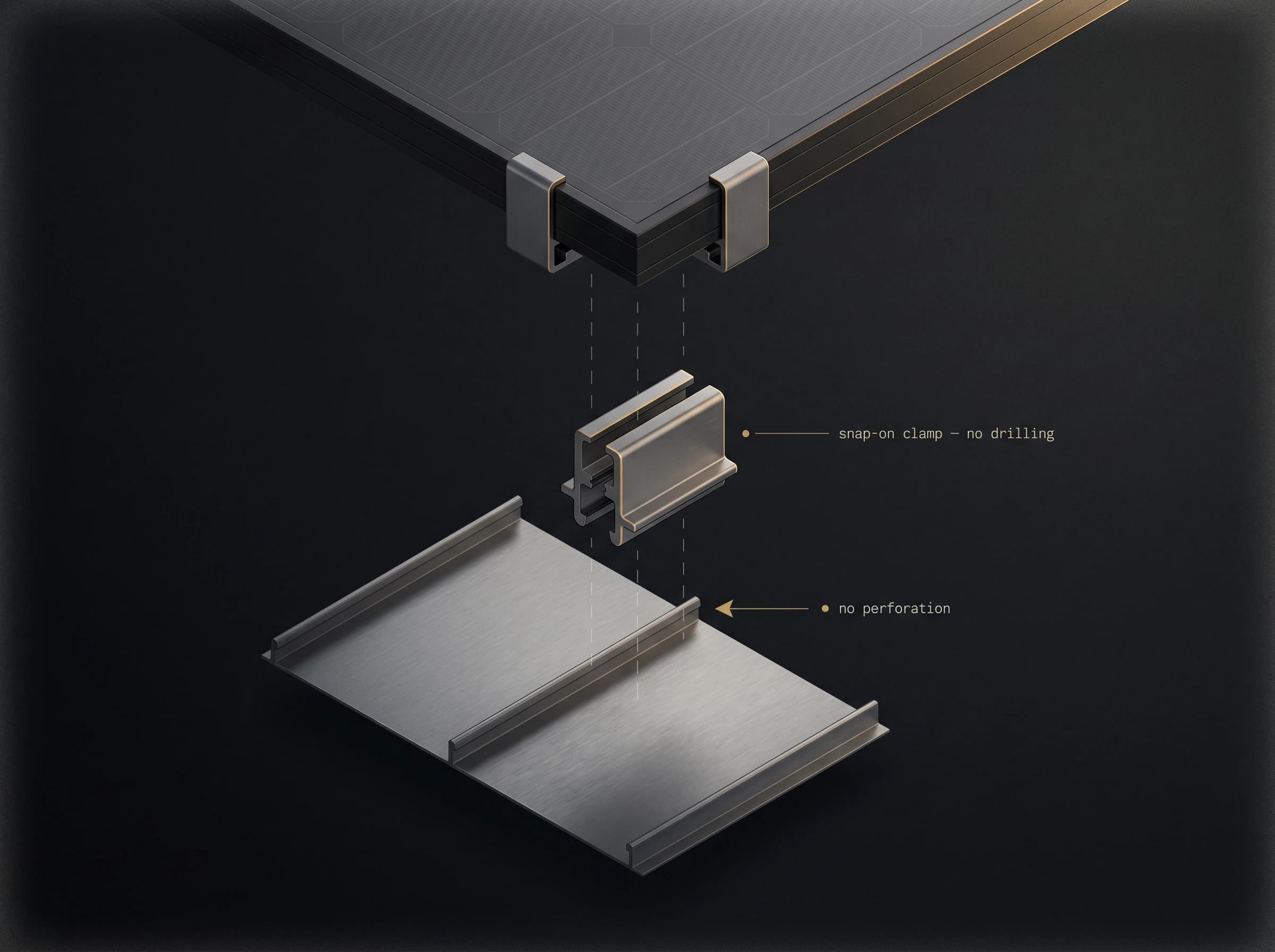

Как PV-панели крепятся без перфорации кровли
На стандартной фальцевой кровле PV-модули крепятся через сквозные саморезы в гребне фальца с уплотнительной шайбой — каждое такое отверстие со временем становится потенциальной течью. Riverclack использует совершенно другую механику: профильный зажим с алюминиевыми губками защёлкивается на фальце снаружи и удерживает раму модуля силой собственного зажимного усилия. Поскольку фальц Riverclack — несущий элемент с расчётной нагрузкой, передача ветровой и снеговой нагрузки от PV-модуля на кровлю выполняется без локальной точки концентрации напряжения.
Это решение совместимо с большинством стандартных кристаллических PV-модулей в алюминиевой раме. Расположение модулей на кровле проектируется с учётом дренажных каналов фальца — это обеспечивает беспрепятственный отвод талой воды и не создаёт зон скопления снега под массивом панелей.
Энергоэффективность для промышленных объектов
Большие плоские или малоуклонные кровли логистических центров, производственных корпусов и торгово-распределительных комплексов — это типичная площадка для крупной PV-инсталляции. Riverclack позволяет ввести фотовольтаику на эту же кровлю без удвоения подкровельной конструкции и без отдельной несущей рамы под панели. PV-массив крепится непосредственно на кровельный замок, что снижает совокупную стоимость владения и упрощает обслуживание системы.
Поверхность кровельного листа выдерживает точечную нагрузку до 400 кг, что позволяет техническому персоналу обслуживать PV-массив, ходя непосредственно по кровле — без устройства отдельных трапов и переходных площадок. Это значительное преимущество для эксплуатации крупных PV-полей.
Совместимость и эксплуатация в России
Профильный зажим Riverclack совместим с большинством стандартных кристаллических PV-модулей в алюминиевой раме толщиной 30–40 мм. Конкретная конфигурация подбирается под выбранную марку модулей на этапе проектирования. Terra-Zenith выполняет проектные расчёты ветровой и снеговой нагрузки по СП 20.13330 с учётом дополнительной массы PV-массива и согласует решение с заводом-изготовителем Riverclack.
Алюминиевый сплав 5754-H18 фальцевого листа устойчив к циклам замерзания-оттаивания и не подвержен коррозии под массивом PV-панелей. Кляммера допускает свободное температурное расширение листа независимо от установленных на нём PV-зажимов — это снимает риск термического напряжения, характерного для жёстко закреплённых BIPV-решений.
Технические характеристики
- Ширина панели
- 500 / 550 / 600 mm
- Толщина листа
- 0,7 mm
- Материал
- Al 5754-H18
- Минимальный уклон
- ≥ 0,5%
- Точечная нагрузка
- 400 kg
Области применения
- Промышленные культуры
- Логистические центры
- Бизнес-центры
- Выставочные павильоны
Часто задаваемые вопросы
Часто задаваемые вопросы
Перфорируется ли кровля при монтаже PV-системы
Нет. Профильный зажим Riverclack защёлкивается на фальце снаружи кровли и удерживает раму PV-модуля собственным зажимным усилием. Ни один саморез или анкер не пересекает плоскость металлического листа.
Сохраняется ли гарантия производителя на герметичность кровли
Да. Поскольку кровельный ковёр не перфорируется в процессе монтажа PV-системы, заводская гарантия Riverclack на водонепроницаемость кровли сохраняется в полном объёме. Это ключевое преимущество перед стандартными BIPV-решениями со сквозным крепежом.
Какие PV-модули совместимы с системой
Профильный зажим совместим с большинством стандартных кристаллических PV-модулей в алюминиевой раме толщиной 30–40 мм. Конкретная конфигурация подбирается под выбранную марку модулей на этапе проектирования.
Подходит ли система для холодного климата России
Да. Алюминий 5754-H18 устойчив к циклам замерзания-оттаивания, а дренажные каналы фальца обеспечивают отвод талой воды из-под PV-массива. Снеговые нагрузки рассчитываются по СП 20.13330 для конкретного климатического района.
Можно ли ходить по кровле для обслуживания PV-массива
Да. Кровельный лист Riverclack выдерживает точечную нагрузку до 400 кг — это позволяет техническому персоналу обслуживать PV-массив непосредственно по кровле, без устройства отдельных трапов и переходных площадок.
Riverclack SpA
Riverclack SpA — итальянский производитель металлических кровельных систем со стоячим фальцем и интегрированной фотовольтаикой, основан в 1987 году. Terra-Zenith — официальный дилер Riverclack в России: проектирование интегрированной кровельной и PV-системы, расчёт нагрузок по СП 20.13330, поставка и инженерное сопровождение. terra-zenith.ru
